GEWEBEPACKUNG TYP A3

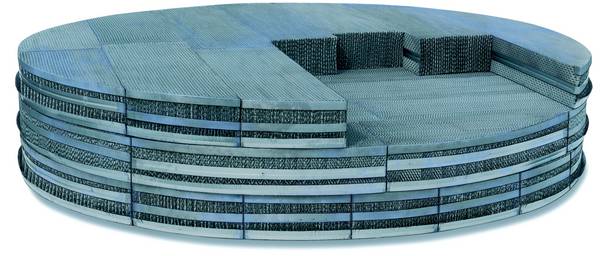

MONTZ Gewebepackung - MONTZ Pak Typ A3

Spezial-Gewebepackung zur Trennung von thermisch instabilen Substanzen im Vakuum

Die MONTZ-Pak Typ A3 wird insbesondere den speziellen Anforderungen gerecht, die das Trennen von thermisch instabilen Substanzen im Vakuum stellt. Dies wird vor allem durch ein Spezialgewebe mit Kapillarwirkung möglich, das in Form von gewellten Lamellen die Packungslagen bildet. Mit geringem Druckverlust und hoher Trennleistung arbeitet dieser Packungstyp auch ausgezeichnet bei sehr kleinen Flüssigkeitsbelastungen.

Eigenschaften:

  • Hervorragende Eignung für Vakuumkolonnen
  • Sehr kleine Flüssigkeitsbelastungen (< 100 l/m²h) sind möglich
  • Geringer Druckverlust pro theoretischer Trennstufe
  • Hohe Trennleistungen durch gute Benetzbarkeit der Packungsoberfläche
  • Kapillarwirkung des Spezialgewebes

Anwendungen:

Die Anwendungsbereiche liegen hauptsächlich in der Trennung thermisch instabiler Substanzen, die im Vakuum ab 0,5 mbar rektifiziert werden.
  • Ätherische Öle
  • Isomeren Gemische
  • Fettsäuren
  • Fettalkohole
  • Desodorierung von Speiseölen
  • Entgasung von Transformatorenöl
  • Pilotkolonnen
  • Vitamine

Kolonnendaten:

  • Durchmesser von ca. 20 mm bis 7 m und größer
  • Flüssigkeitsbelastung ab 20 l/m²h)
  • Arbeitsdrücke ab 0,5 mbar (a)
  • Minimaler Flüssigkeitsholdup

Trennstufen:

  • Beim Einsatz von gut benetzenden Gemischen werden in technischen Kolonnen je nach Packungsoberfläche ca. 5 bis 20 theoretische Trennstufen je Meter erzielt.

Neigungswinkel der Wellenkanäle:

  • Standardausführung mit 60°
  • 45° oder andere auf Anfrage

Werkstoffe:

  • Edelstähle wie beispielsweise 1.4306, 1.4404, 1.4571, 1.4435, 1.4539, und andere
  • Hastelloy C4, C22, C276, etc.
  • Aluminium, Kupfer, Titan, Monel
  • Weitere Materialien sind auf Anfrage lieferbar

Montage:

  • Die Packungslagen sind einteilig oder in Segmenten gefertigt. Der Einbau in die Kolonne erfolgt wahlweise durch Mantelflansche oder durch Mannlöcher.

Verfügbare Packungstypen:

Unbenanntes Dokument
Pak Typ

Spezifische Oberfläche

A3-500

500 m²/m³

A3-750

750 m²/m³

A3-1000

1000 m²/m³

A3-1200

1200 m²/m³

A3-1500

1500 m²/m³

A3-1900

1900 m²/m³

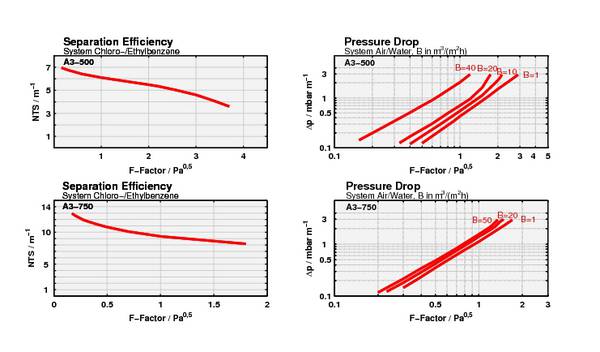

Trennleistungs- und Druckverlustkurven:
