STANDARD-BLECHPACKUNG TYP B1

MONTZ Standard-Blechpackung - MONTZ Pak Typ B1

Die leistungsstarke Blechpackung

Die MONTZ-Pak Typ B1 ist das Ergebnis langjähriger Erfahrung und Entwicklung auf dem Gebiet der thermischen Trenntechnik mit geordneten Stoffaustauschpackungen. Die MONTZ-Pak Typ B1 hat in vielen technischen Anwendungen ihre Leistungsfähigkeit bewiesen. Die hervorragenden Eigenschaften werden gewährleistet durch den regelmäßigen Aufbau und die spezielle MONTZ-Oberflächenstruktur.

Eigenschaften:

  • Große Durchsatzkapazität
  • Hohe Flexibilität
  • Hohe Trennleistung bis nahe an die Kapazitätsgrenze
  • Geringer Druckverlust
  • Flüssigkeitsbelastungen von 0,1 bis über 250 m³/(m² h)
  • Anpassungsfähigkeit an jedes Trennproblem durch variable, spezifische Oberfläche

Anwendungen:

  • Vakuumkolonnen
  • Normaldruck- und Hochdruckkolonne
  • Absorption von Komponenten und Schadstoffen aus Gas- bzw. Luftströmen
  • Erdgastrocknung mit Glykolen
  • Raffineriekolonnen (Atmosphärisch und unter Vakuum)
  • Petrochemische Kolonnen
  • Abluftreinigung an Aluminiumwalzwerken
  • Schmier- und Walzölaufbereitung
  • Abwasserstripper
  • Umrüstung bestehender Boden- oder Füllkörperkolonnen zur Verbesserung der Leistung

Kolonnendaten:

  • Durchmesser von 40 mm bis 11 m und größer
  • Flüssigkeitsbelastung ab 40 l/(m² h)
  • Arbeitsdrücke von Vakuum bis über 100 bar (a)
  • Minimaler Flüssigkeitsholdup

Trennstufen:

  • Je nach Ausführung werden mehr als fünf theoretische Trennstufen pro Meter erreicht.

Neigungswinkel der Wellenkanäle:

  • Standardausführung mit 45°
  • 60° für große Flüssigkeitsdurchsätze und Direktwärmeaustausch in Kondensationsbetten
  • Weitere Neigungswinkel auf Anfrage möglich

Werkstoffe:

  • Edelstähle wie beispielsweise 1.4000, 1.4301, 1.4404, 1.4571 1.4435, 1.4539, und andere
  • C-Stahl
  • Hastelloy C4, C22, C276, Aluminium, Kupfer, Titan, Monel, Tantal
  • Weitere Materialien sind auf Anfrage lieferbar

Montage:

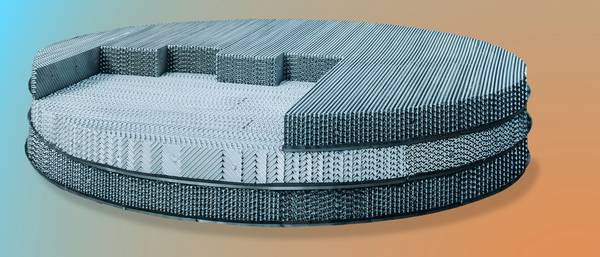

  • Die Packungen werden einteilig oder in Segmenten gefertigt. Der Einbau in die Kolonne erfolgt wahlweise durch Mantelflansche oder durch Mannlöcher.

Umrüstungen:

  • Die Leistung bestehender Kolonnen wie zum Beispiel Rohölkolonnen, Erdgastrocknungen, Vakuumdestillation (für Fettalkohole, Fettsäuren, Methylester u. a.) können durch Umrüstungen gesteigert werden.

Verfügbare Packungstypen:

Unbenanntes Dokument

45°

(Standardausführung)

60°

(für große Durchsätze)


Pak Typ

Pak Typ

Spezifische

Oberfläche
B1- 65

B1- 65.60

65 m²/m³

B1-100

B1-100.60

100 m²/m³

B1-125

B1-125.60

125 m²/m³

B1-150

B1-150.60

150 m²/m³

B1-175

B1-175.60

175 m²/m³

B1-200

B1-200.60

200 m²/m³

B1-250

B1-250.60

250 m²/m³

B1-300

B1-300.60

300 m²/m³

B1-350

B1-350.60

350 m²/m³

B1-500

B1-500.60

500 m²/m³

B1-750

B1-750.60

750 m²/m³

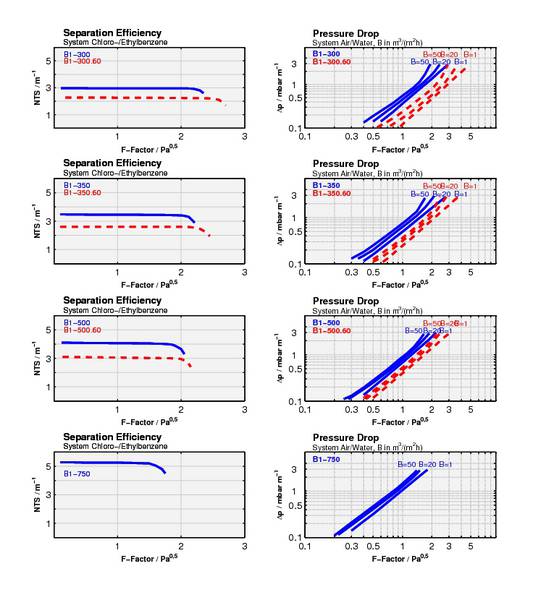

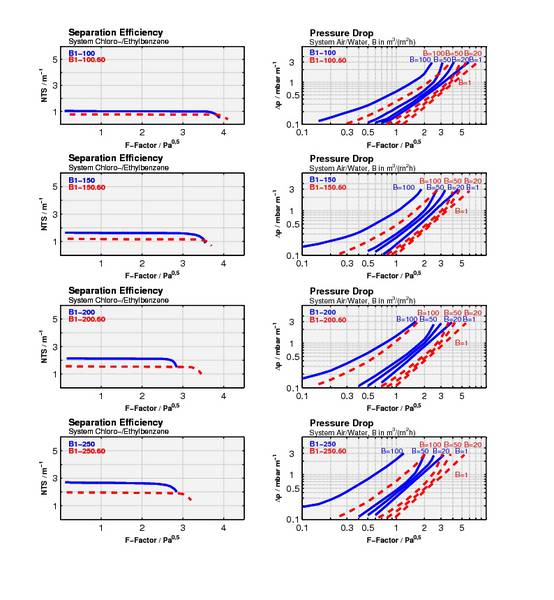

Trennleistungs- und Druckverlustkurven:
