STRECKMETALLPACKUNG TYP BSH

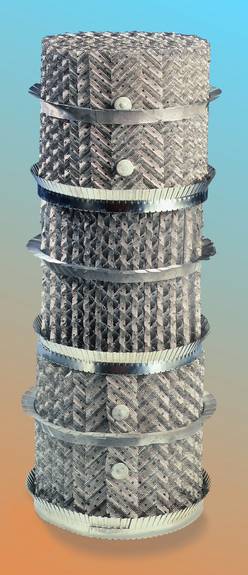

MONTZ Streckmetallpackung MONTZ Pak Typ BSH


Hochleistungspackung für den thermischen Stoffaustausch


Die BSH-Packung vereint in einem Packungstyp die wesentlichen Merkmale und Eigenschaften von Blech- und Gewebepackungen. Ein herausragendes Charakteristikum der BSH-Packung ist die patentierte Oberflächenstruktur. Sie besteht aus rautenförmigen Öffnungen, deren Ränder wechselseitig aufgebördelt sind. Diese Struktur ergibt eine vorzügliche und gleichmäßige Benetzung sowohl bei kleinsten wie auch bei großen Flüssigkeitsbelastungen. Turbulenzen, hervorgerufen durch die aufgebördelten Ränder der Öffnungen, sorgen für eine ständige Durchmischung des Flüssigkeitsfilmes auf der Packungsoberfläche.

Eigenschaften:


  • Große Kapazität und Flexibilität
  • Gute Benetzbarkeit und damit optimale Kontaktflächen zwischen Dampf und Flüssigkeit
  • Hohe Trennleistung bis nahe an die Kapazitätsgrenze
  • Flüssigkeitsbelastungen 0,02 bis über 150 m³/(m² h)
  • Geringer Druckverlust
  • Lösungen für jedes Trennproblem durch variable, spezifische Oberfläche

Anwendungen:


  • Vakuumkolonnen
  • Normaldruckkolonnen
  • Absorption
  • Erdgastrocknung
  • Raffineriekolonnen
  • Petrochemische Kolonnen
  • Abwasserstripper
  • Trennkolonnen für die Chemie
  • Kolonnen zur Entalkoholisierung von Bier
  • Umrüstung bestehender Boden- oder Füllkörperkolonnen zur Verbesserung der Leistung

Kolonnendaten:


  • Durchmesser ca. 20 mm bis 11 m und größer
  • Flüssigkeitsbelastung ab 40 l/(m² h)
  • Arbeitsdrucke von Vakuum bis über 100 bar (a)
  • Minimaler Flüssigkeitsholdup

Trennstufen:


  • Je nach Ausführung werden acht theoretische Trennstufen und mehr pro Meter erreicht.

Neigungswinkel der Wellenkanäle:


  • Standardausführung mit 45°
  • 60° für große Flüssigkeitsdurchsätze und Direktwärmeaustausch in Kondensationsbetten

Werkstoffe:


  • Edelstähle wie beispielsweise 1.4000, 1.4301, 1.4404, 1.4571, 1.4435, 1.4539
  • C-Stahl
  • Hastelloy C4, C22, C276, etc.
  • Aluminium, Kupfer, Titan, Monel, Tantal u. a.
  • Weitere Materialien sind auf Anfrage lieferbar.

Montage:


  • Die Packungslagen werden einteilig oder in Segmenten gefertigt. Der Einbau in die Kolonne erfolgt wahlweise durch Mantelflansche oder durch Mannlöcher.

Verfügbare Packungstypen:


Unbenanntes Dokument

45°

(Standardausführung)

60°

(für große Durchsätze)


Pak Typ

Pak Typ

Spezifische

Oberfläche

BSH-350

BSH-350.60

350 m²/m³

BSH-400

BSH-400.60

400 m²/m³

BSH-500

BSH-500.60

500 m²/m³

BSH-750

BSH-750.60

750 m²/m³

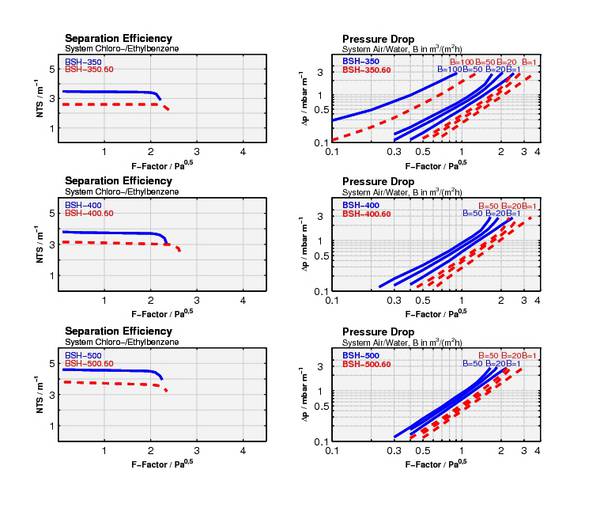

Trennleistungs- und Druckverlustkurven:
